產品名稱： 三相異步電動機
所屬類別： 電機風葉
產品說明：
一、可調式風機結構及技術說明
1、風機驅動用單相或三相異步電動機，單相電機輸出功率范圍有36W到750W，三相電機輸出功率范圍有60W到1500W，極數有4、6、8三種，電機轉速分別為1400VPM、960VPM、720VPM、防護等級為IP44或IP54。
2、電機結構設計緊湊，外形美觀，機殼為鋁合金拉伸而成，端蓋為鋁合金壓鑄而成，重量輕，散熱效果好，安裝方便，可按用戶要求靈活調整電機的安裝位置，與風機配套后整體比例協調。
3、三相電機電源采用螺紋密封，直接引出，單相電機電源與電容置于接線盒內，并安裝過電流或熱保護器以確保風機受阻時能自動斷電，符合安全標準。
4、電機按照風機的特性進行設計，軸承采用高精度，低噪音電機專用軸承，繞組采用高強度聚脂圓銅漆包線，絕緣B級絕緣，也可按用戶要求制成F級絕緣，轉子達到ISO2.5G平衡精度，噪音測試按照GB2888-82國際規定，質量要求達到GB12350-2000國際標準，具有振動小，噪音低等優點，能設計在高溫及低溫或腐蝕、粉塵等特殊環境下工作。
二、葉輪及網罩
1、葉輪采用優質鋁合金制造，葉片根據空氣動力學設計成圓弧葉型，具有風量大，風壓高，低噪音等優點，葉輪檢測按國際5.6級校驗動平衡。
2、與電機配套的網罩分吸風與排風二類。吸風網罩又分普通網罩與高腳網罩，高腳網罩主要配高翻邊出風板，排風采用扁鐵支架固定，喇叭口直端處加防護罩。
三、風向的規定
1、吸風：氣流由風葉流向電機方向(X)
2、排風：氣流由電機流向風葉方向(P)

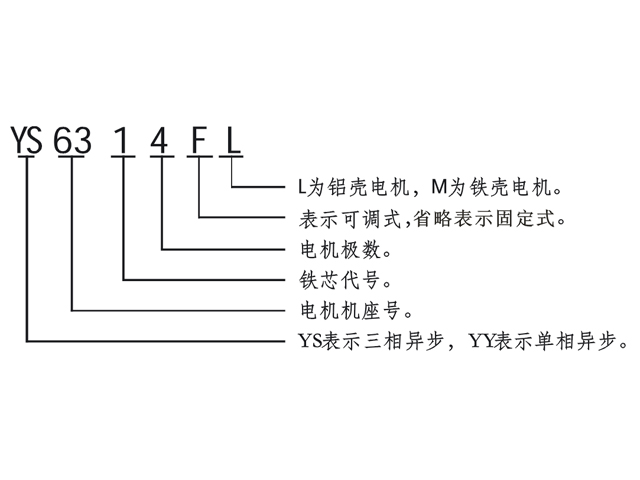

電機型號說明
四、安裝說明
風機性能決定于嚴格控制的標準條件及***優化的吸風，排風情況。安裝風機時，無論風機尺寸大小，需確保良好的通風狀況。
電機系列技術參數
|
型號 |
額定功率 |
電源 |
額定電流 |
額定轉速 |
絕緣等級 |

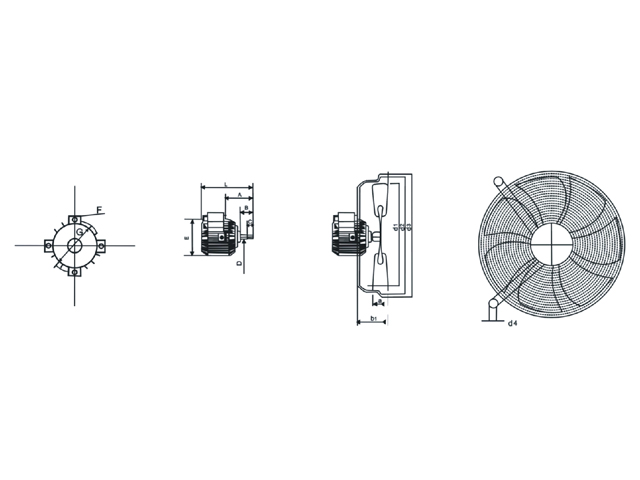

外形及安裝參數 |
散熱片 |
||||||||
|
L |
A |
B |
C |
D |
D1 |
E |
F |
G |
|||||||
|
YS-6304L |
90 |
3Ph |
0.38 |
1400 |
B |
160 |
100 |
45 |
/ |
Φ14 |
330 |
120 |
4-Φ9 |
Φ123 |
× |
|
YS-6314L |
120 |
0.54 |
1400 |
175 |
65 |
47 |
/ |
Φ11 |
382 |
115 |
4-Φ7 |
Φ130 |
√ |
||
|
YS-6314FL |
120 |
0.54 |
1400 |
170 |
105 |
40 |
/ |
Φ11 |
400 |
115 |
4Φ7 |
Φ125 |
√ |
||
|
YS-6304FL |
200 |
0.35 |
1400 |
158 |
可調 |
40 |
/ |
Φ12 |
350 |
132 |
4-Φ5.5 |
Φ145 |
√ |
||
|
YS-6314FL-1 |
300 |
0.54 |
1400 |
158 |
40 |
/ |
Φ12 |
400 |
132 |
4-Φ5.5 |
Φ145 |
√ |
|||
|
YS-7106FL |
300 |
0.75 |
960 |
185 |
56 |
/ |
Φ15 |
500 |
155 |
4-Φ9 |
Φ195 |
√ |
|||
|
YS-7116FL |
370 |
0.9 |
960 |
205 |
59 |
/ |
Φ15 |
500 |
155 |
4-Φ9 |
Φ195 |
√ |
|||
|
YS-6324FL |
370 |
0.83 |
1400 |
195 |
45 |
20 |
Φ14 |
400 |
132 |
4-Φ5.5 |
Φ145 |
√ |
|||
|
YS-7124L |
550 |
1.55 |
1400 |
235 |
135 |
65 |
20 |
Φ15 |
500 |
140 |
4-Φ9 |
Φ160 |
× |
||
|
YS-7114FL |
550 |
1.55 |
1400 |
205 |
可調 |
59 |
/ |
Φ15 |
500 |
155 |
4-Φ9 |
Φ195 |
√ |
||
|
單相電機系列Single-phase asynchronous motor series |
|||||||||||||||
|
YY-6314FL |
90 |
1Ph |
0.94 |
1400 |
B |
170 |
67 |
53 |
/ |
Φ11 |
350 |
115 |
4-Φ7 |
Φ130 |
√ |
|
YY-6314L |
90 |
0.94 |
1400 |
170 |
100 |
55 |
/ |
Φ14 |
330 |
120 |
4-Φ9 |
Φ123 |
× |
||
|
YY-6314FL-1 |
200 |
0.94 |
1400 |
158 |
可調 |
40 |
/ |
Φ12 |
400 |
132 |
4-Φ5.5 |
Φ145 |
√ |
||
電機風葉配套用網罩系列 單位：mm
|
風葉直徑 |
A |
B |
C |
D |
E |
F |
G |
|
250 |
180 |
310 |
280 |
65 |
4 |
6.5 |
126 |
|
300 |
180 |
360 |
330 |
70 |
4 |
6.5 |
126 |
|
350 |
180 |
410 |
380 |
70 |
4.8 |
8.5 |
126 |
|
360 |
180 |
420 |
390 |
70 |
4.8 |
8.5 |
126 |
|
400 |
180 |
460 |
430 |
80 |
4.8 |
8.5 |
126 |
|
450 |
180 |
550 |
480 |
100 |
6 |
8.5 |
126 |
|
500 |
212 |
600 |
540 |
130 |
6 |
8.5 |
162 |
|
550 |
212 |
650 |
590 |
130 |
6 |
8.5 |
162 |
|
600 |
212 |
700 |
640 |
130 |
6 |
8.5 |
162 |
