產品名稱： 外轉子風扇 電機系列
所屬類別： 電機風葉
產品說明：
一、概述與造型
1、概況
本公司系列風機是由交流單相、三相感應電動機與葉輪組合而成的軸流風機。主要用于空氣通風設備，冷凍機、空調機和制冷技術、冷凍干燥機等設備的通負散熱。
本系列風機是按國際2658-95《小型交流風機通風技術條件》及有關標準制造。電機外殼采用鋁合金機殼(散熱***能較好)。電機采用優質進口滾珠軸承，能在規定的環境條件下長期運行，振動小，噪聲低，壽命長。電機采用B級絕緣，外傳子采用F級絕緣，防護等級為IP54。風扇為金屬風葉，并配套各種形式的護網罩、支架。
1.1使用環境
環境溫度-40～+50℃
海拔高度4000m以下
相對溫度90%～95%
1.2選型
選用風機時，風機風量須滿足設備的冷卻要求;
風機的靜壓升須克服設備的風阻;
風機的噪聲按設備的整體噪聲指標要求而決定;
要保證安裝風機的空間。
2型號說明與結構安裝

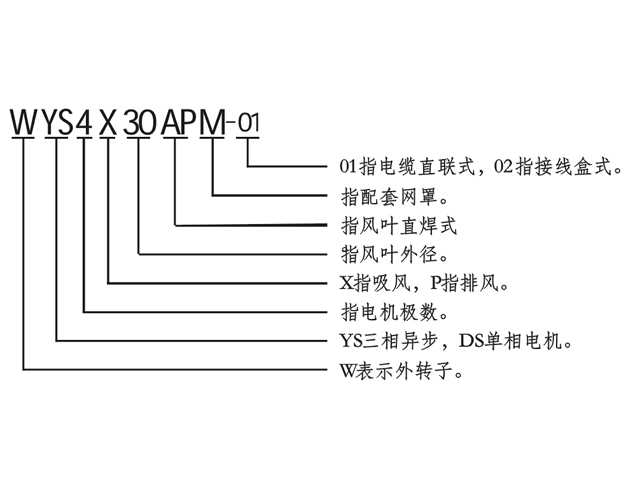

2.1公司型號說明
2.2結構安裝
一臺冷風機可由一個或多個風機部件組成，以適應不同的安裝條件，多種結構與安裝形式。各部件分為電機風葉，電機固定架(網)，經組合可分為可調式和不可調式。
3、絕緣等級和溫升極限
電機為了可靠運行，在帶電部件與殼體之間或帶電部件之間需要用絕緣材料加以隔離，而絕緣材料的使用壽命，與其材料本身的絕緣等級及使用溫度有很大關系。電機作為一個能量轉換或信號轉換元件，在運轉過程中本身存在著能量損耗，有部分能量損耗造成自身溫度升高，在一般狀態下，絕緣材料等級、承受******使用極限溫度、用電阻法測量電機的溫升限值應符合下表的規定，在此溫升限值內電機應能正常工作。通常不能以手感衡量來作為標準。
|
等級Class |
使用極限溫度 |
溫升限制 |
|
E |
120℃ |
75K |
|
B |
130℃ |
80K |
|
F |
155℃ |
105K |
|
H |
180℃ |
125K |
通常我們的電機為B級絕緣，F級絕緣可定制。外轉子電機為F級絕緣。
4、防護等級
整機防護等級IP24
電機防護等級IP54
整機防護主要防止人體接觸運行風機而造******體傷害(帶護網罩風機)。
防護形式的代號及含義見表：
|
代號Code |
含義Meaning |
******位數字 |
含義 |
第二位數字 |
含義 |
|
IP |
國際防護形式 |
2 |
防大于12mm固體（如手指） |
4 |
防濺水 |
|
5 |
防塵 |
5 |
防止噴水 |

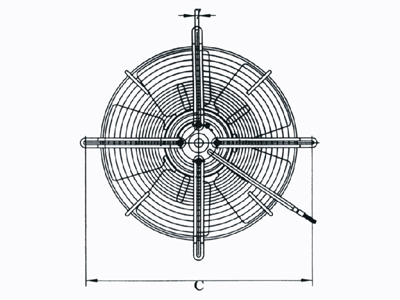

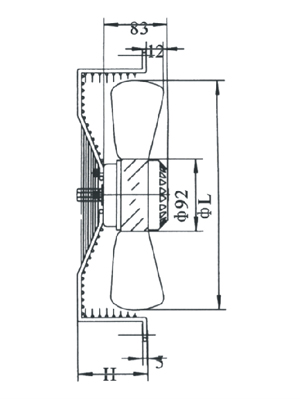

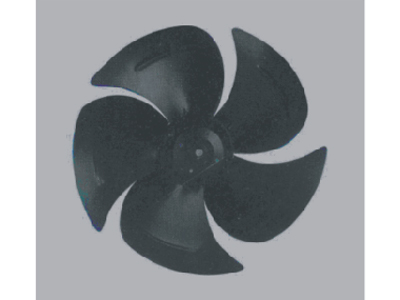

外轉子風機
Φ250 Φ300 SERIES
|
Model |
Voltage |
Frequency |
Current |
Input |
Speed |
Air volume |
Noise |
Capacitor |
Approx weight |
C |
Size |
ΦL |
License |
|
WDS4x-25APM-01 |
220 |
50 |
0.25 |
60 |
1400 |
1460 |
55 |
3 |
3.0 |
320 |
60 |
250 |
|
|
WYS4X-25APM-01 |
380 |
50 |
0.15 |
60 |
1400 |
1530 |
55 |
- |
3.0 |
320 |
60 |
250 |
|
|
WDS4x-30APM-01 |
220 |
50 |
0.37 |
80 |
1380 |
1743 |
58 |
3 |
3.3 |
360 |
80 |
300 |
|
|
WDS4X-30APM-01 |
380 |
50 |
0.20 |
80 |
1380 |
1831 |
58 |
- |
3.3 |
360 |
80 |
300 |
|

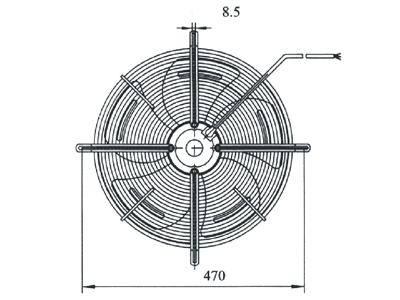

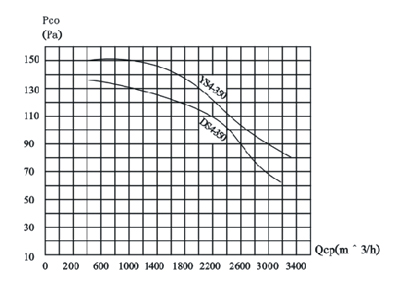

外轉子風機

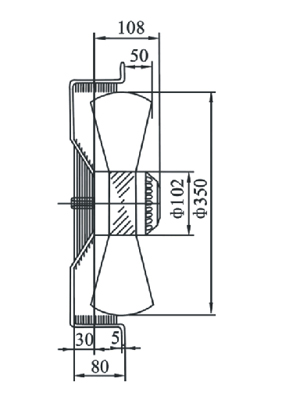

Φ350 SERIES
|
Model |
Voltage |
Frequency |
Current |
Input |
Speed |
Air volume |
Noise |
Capacitor |
Approx weight |
License |
|
WDS4x-35APM-01 |
220 |
50 |
0.70 |
150 |
1360 |
2973 |
62 |
4 |
4.9 |
|
|
WYS4X-35APM-01 |
380 |
50 |
0.35 |
150 |
1360 |
3170 |
62 |
- |
4.9 |
|

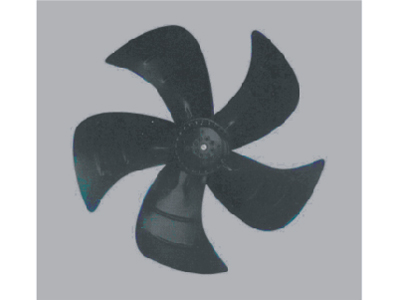

外轉子風機

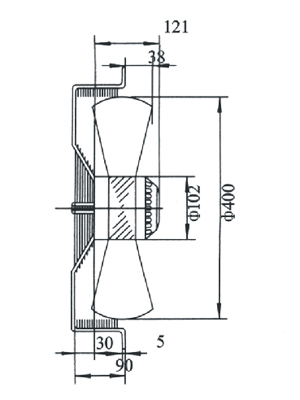

Φ400 SERIES
|
Model |
Voltage |
Frequency |
Current |
Input |
Speed |
Air volume |
Noise |
Capacitor |
Approx weight |
License |
|
WDS4x-40APM-01 |
220 |
50 |
0.80 |
180 |
1380 |
4400 |
68 |
6 |
5.6 |
|
|
WYS4X-40APM-01 |
380 |
50 |
0.42 |
180 |
1380 |
4500 |
68 |
- |
5.6 |
|
