產品名稱： ******殼管式水冷冷凝器雙機系列
所屬類別： 水冷凝器
產品說明：
|
型號 |
換熱量 |

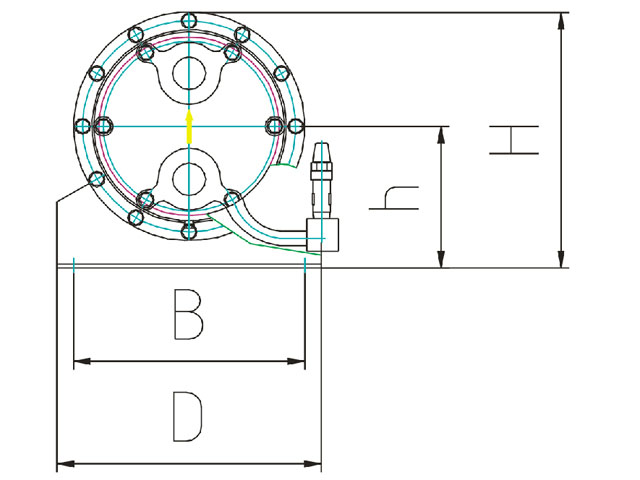

外形尺寸 |
進出尺寸 |
|||||||||||||||||
|
Model |
Heat exchange Capacity |
Contour dimension(mm) |
Inlet and outlet dimension |
|||||||||||||||||
|
HP |
KW |
A |
B |
L |
D |
E |
F |
G |
H |
h |
T1 |
T2 |
Φ |
Φ1 |
a |
b |
c |
d |
e |
|
|
AX-IIWN10 |
10 |
26.4 |
930 |
350 |
1160 |
400 |
100 |
80 |
150 |
290 |
170 |
520 |
520 |
180 |
195 |
G3/2 |
Φ19 |
Φ16 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN15 |
15 |
38.9 |
1030 |
350 |
1260 |
400 |
100 |
80 |
150 |
290 |
170 |
570 |
570 |
180 |
195 |
G2 |
Φ25 |
Φ16 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN20 |
20 |
50.9 |
1030 |
350 |
1260 |
400 |
100 |
80 |
150 |
290 |
170 |
570 |
570 |
180 |
195 |
G2 |
Φ25 |
Φ16 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN25 |
25 |
62.9 |
1130 |
350 |
1360 |
400 |
100 |
80 |
150 |
290 |
170 |
620 |
620 |
180 |
195 |
G2 |
Φ28 |
Φ16 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN30 |
30 |
75.1 |
1440 |
350 |
1660 |
400 |
100 |
80 |
150 |
338 |
190 |
770 |
770 |
219 |
238 |
G2 |
Φ28 |
Φ19 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN40 |
40 |
93.5 |
1440 |
350 |
1660 |
400 |
100 |
80 |
160 |
338 |
190 |
770 |
770 |
273 |
295 |
G5/2 |
Φ28 |
Φ22 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN50 |
50 |
120.1 |
1720 |
350 |
1940 |
400 |
100 |
80 |
160 |
380 |
218 |
910 |
910 |
273 |
295 |
G5/2 |
Φ35 |
Φ22 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN60 |
60 |
152 |
1920 |
350 |
2190 |
400 |
100 |
80 |
160 |
380 |
218 |
1035 |
1035 |
273 |
295 |
G3 |
Φ35 |
Φ28 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN70 |
70 |
176.5 |
1920 |
350 |
2190 |
400 |
100 |
80 |
160 |
380 |
218 |
1035 |
1035 |
273 |
295 |
G3 |
Φ42 |
Φ28 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN80 |
80 |
205.9 |
1920 |
350 |
2220 |
400 |
100 |
80 |
160 |
380 |
218 |
1035 |
1035 |
325 |
375 |
G3 |
Φ42 |
Φ28 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN90 |
90 |
225.1 |
1970 |
400 |
2270 |
450 |
100 |
80 |
160 |
410 |
245 |
1065 |
1065 |
325 |
375 |
G3 |
Φ42 |
Φ28 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN100 |
100 |
252.7 |
1970 |
400 |
2270 |
450 |
100 |
80 |
160 |
410 |
245 |
1065 |
1065 |
325 |
375 |
G3 |
Φ42 |
Φ28 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN120 |
120 |
304 |
2040 |
400 |
2420 |
450 |
100 |
80 |
160 |
410 |
245 |
1140 |
1140 |
325 |
375 |
G4 |
Φ54 |
Φ28 |
Rc1/4 |
Rc3/8 |
|
AX-IIWN150 |
150 |
380.6 |
2480 |
400 |
2930 |
450 |
100 |
80 |
160 |
410 |
245 |
1375 |
1375 |
377 |
460 |
G4 |
Φ54 |
Φ28 |
Rc1/4 |
Rc3/8 |
設計參數：進水溫度twl=30℃，進出水溫差△tw=5℃，冷凝溫度tk=40℃。
