產品名稱： AX翅片管蒸發式冷凝器
所屬類別： 風冷冷凝器
產品說明：
AX-ZFF系列蒸發式冷凝器是對傳統制冷系統的一次革新，其設計合理、效能高，并經防腐處理，使用壽命長，同目前廣泛使用的風冷式和水冷式冷凝器相比，由于采用蒸發式冷凝技術而具有顯著的優越性。蒸發式冷凝技術，是通過將冷凝器直接置于冷卻塔內，既可直接獲得接近于濕球溫度的冷卻水溫度，又節省了大功率的循環水系統，并實現了制冷系統的機組化。它克服了傳統風冷冷凝機組的低效率，以及水冷冷凝機組需冷卻水循環系統的缺陷，并綜合了水冷系統的******率和風冷系統的無需冷卻水優點，是目前制冷系統中能效比******的冷凝技術解決方案。蒸發式冷凝機組比一般風冷機組省電35%以上，以普通冷水機組省電15%以上。其缺點是蒸發式冷凝器對制造材料的防腐要求高，生產成本較高。
產品特點：
1采用蒸發式冷凝器，冷卻水溫接近于濕球溫度，壓縮機運行負荷明顯減少，排熱效率高，制冷系統能效比顯著提高。
2由于采用蒸發式冷凝器技術，不需要專門的冷卻塔冷卻水泵及管道，減少了現場安裝的工作量，提高系統的自動化控制水平，使制冷機組的整體質量得到進一步保證。
3機組采用蒸發冷凝技術，節省了冷卻塔冷水泵及管道，機組可以置于室外，這樣就不需要建造機房，可節省建筑投資。
4采用蒸發冷凝技術，省去了冷卻水泵的運行費用，并且整機制冷效率得到提高，使整個系統的日常運行費用得到顯著降低。
5蒸發式冷凝機組適用于向冷凍、冷藏、空氣調節提供冷源，并且適用于不同地區，應用范圍廣。

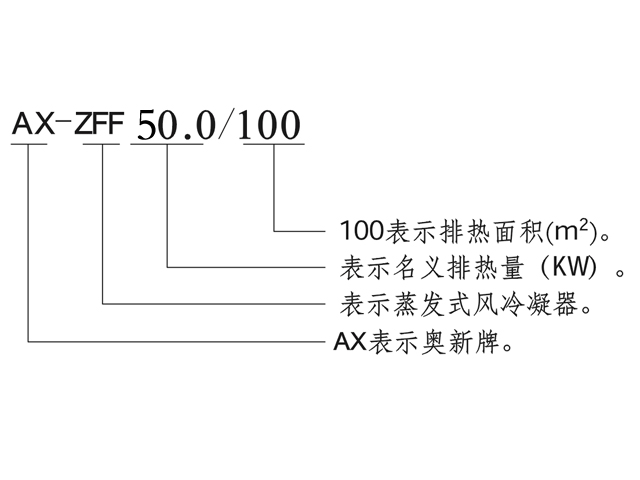

型號說明
AX翅片管蒸發式冷凝器主要技術參數表
技術參數：
|
型號Model |
名義排熱量 |
風扇電機Fan Motor |
進氣管徑 |
出液管徑 |
水泵流量Flow of pump(T/h) |
|||||
|
數量 |
功率Power(W) |
電壓 |
風葉直徑 |
轉速 |
風量 |
|||||
|
AX-ZFF50.0/100 |
50000 |
1 |
550 |
380 |
600 |
960 |
8500 |
25 |
19 |
1.65 |
|
AX-ZFF60.0/120 |
60000 |
1 |
550 |
380 |
600 |
960 |
8500 |
25 |
19 |
1.86 |
|
AX-ZFF75.0/150 |
75000 |
2 |
2×370 |
380 |
550 |
960 |
2×7000 |
28 |
19 |
2.18 |
|
AX-ZFF105.0/210 |
105000 |
2 |
2×550 |
380 |
600 |
960 |
2×8500 |
32 |
22 |
3.15 |
|
AX-ZFF125.0/250 |
125000 |
2 |
2×750 |
380 |
650 |
940 |
2×12000 |
32 |
22 |
3.75 |
|
AX-ZFF160.0/320 |
160000 |
2 |
2×750 |
380 |
650 |
940 |
2×12000 |
38 |
22 |
4.7 |
|
AX-ZFF200.0/400 |
200000 |
3 |
3×550 |
380 |
600 |
960 |
3×8500 |
38 |
25 |
5.24 |
|
AX-ZFF240.0/480 |
240000 |
3 |
3×750 |
380 |
650 |
960 |
3×12000 |
38 |
25 |
5.9 |
a：名義排熱量是指使用R22，冷凝溫度39.5℃，濕球溫度22℃情況下的排熱量;
b：根據用戶需要，可來圖來樣定制產品。
AX翅片管蒸發式冷凝器安裝尺寸
安裝尺寸：
|
型號Model |
外形尺寸Shape Size |
進水管徑Inlet G |
|||||
|
A |
B |
C |
D |
E |
E1 |
||
|
AX-ZFF50.0/100 |
1140 |
720 |
1750 |
780 |
1060 |
|
1.5 |
|
AX-ZFF60.0/120 |
1340 |
720 |
1750 |
780 |
1260 |
|
1.5 |
|
AX-ZFF75.0/150 |
1580 |
720 |
1750 |
780 |
1500 |
750 |
1.5 |
|
AX-ZFF105.0/210 |
1930 |
870 |
1850 |
930 |
1850 |
825 |
1.5 |
|
AX-ZFF125.0/250 |
2100 |
920 |
1850 |
980 |
2020 |
1010 |
1.5 |
|
AX-ZFF160.0/320 |
2330 |
1120 |
1850 |
1180 |
2250 |
1125 |
1.5 |
|
AX-ZFF200.0/400 |
2330 |
1320 |
1850 |
1380 |
2250 |
1125 |
1.5 |
|
AX-ZFF240.0/480 |
2530 |
1420 |
1950 |
1480 |
2450 |
1225 |
2 |
注：本公司遵從持續發展的策略，因此保留任何產品改進而不另行通知。
